用途及特點

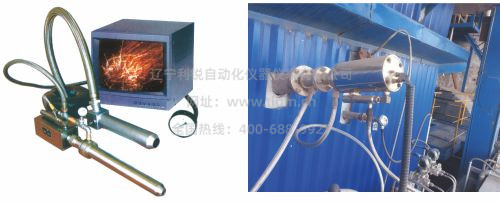

內窺式火焰電視監視儀是專用于監測爐內照度較低的循環流化床鍋爐及垃圾焚燒爐、三廢爐等爐內物料燃燒狀態的彩色工業電視系統，只要光照度大于10LUX的環境條件下也能清晰成像，在國內處于領先地位。對于循環流化床鍋爐，因?yàn)闋t內為密封狀態，在點火及投料過程中極易造成高溫或低溫結焦，而爐內照度又很低，國內現有常規的爐膛火焰監視裝置看不到爐內物料狀態。采用循環流化床內窺火焰監視儀可看到爐內物料狀態并指導投料并及時發現結焦趨勢，從而避免結焦或投料過多造成點火過程中滅火。投料過多極易將火壓滅，即使在正常燃燒時，爐內照度也非常低，通常在300LUX以下，而國內常規產品需在500LUX照度下才能工作。所以只有采用LNLR-HFTV-LH 型產品，才能指導投料及配風操作并在遠離現場在操作室內清晰看到爐內的點火及流化的燃燒狀態，從而實現安全經濟運行。
循環流化床內窺火焰監視儀采用無風源結構，只需利用鼓風機一次風即可（17000Pa左右）由于流化床溫度較低（溫度在850°-900°）所以無須采用電動退膛，潛望鏡管可直接通過預制管法蘭安裝爐壁上；也不需要高壓儀表風冷卻（耐溫1600℃）本裝置安裝在流化床鍋爐密相區和疏相區之間，通過無風源潛望鏡管的光學系統和攝像機的轉換，可以使操作者通過顯示屏上清楚看到點火時效果，燃料流化狀態、燃燒狀態以及返料口的返料狀態。為了避免揚火爆燃、返料突入爆燃、油氣爆燃，本裝置是我公司針對流化床鍋爐燃燒特性專門設計，產品特點特性：
1. 鏡頭采用耐高溫耐磨材料；
2. 由于爐內溫度低，攝像機采用低照度攝像機；（光照大于10LUX）
3. 無需高壓儀表風冷卻，只需一次風式鼓風機風冷即可；（1700Pa）
4. 產品無需退膛機構，手動進退即可，維護安裝簡單方便。
技術參數
1. 觀察視場角范圍：90°
2. 保護罩工作溫度：≤70℃
3. 所需風源：現場一次風 風壓：≥3kPa 風量：≥2m3/min 風溫：≤80℃
4. 工作電源：AC220V 50Hz 200VA
